隨著集成電路密度提高,,晶體管的工藝節點不斷微縮,,已逼近物理極限。三維互補式場效應晶體管(3D CMOS)技術成為破局的潛在路徑,。傳統硅基3D CMOS集成技術熱預算較高,,導致工藝復雜成本提高,并可能引發性能退化等問題,,限制了其商業應用。
針對上述問題,中國科學院微電子研究所研究員李博與副研究員陸芃團隊,,基于碳納米管材料低溫成膜能力,,提出碳納米管/硅異質集成的3D CMOS技術,實現了180nm SOI器件后道的低溫碳納米管器件集成,。該團隊提出面向高性能數字電路應用的工藝優化方案,,可實現碳納米管器件閾值電壓的精準調控,可完成N,、P晶體管電學特性的匹配,,使3D CMOS噪聲容限提升,同時實現高增益,、超低功耗和高均一性等優異性能,。
進一步,為論證這一述技術在先進工藝節點中的集成能力,,團隊使用TCAD仿真搭建了14nm FinFET/CNT 3D CMOS電路單元,。理論分析顯示,該技術在噪聲容限和功耗方面優于商用14nm-FinFET工藝,。
相關研究成果以Low-Thermal-Budget Construction of Carbon Nanotube p-FET on Silicon n-FET toward 3D CMOS FET Circuits with High Noise Margins and Ultra-Low Power Consumption為題,,發表在《先進功能材料》(Advanced Functional Materials)上。該工作由微電子所,、南京大學,、安徽大學合作完成。?

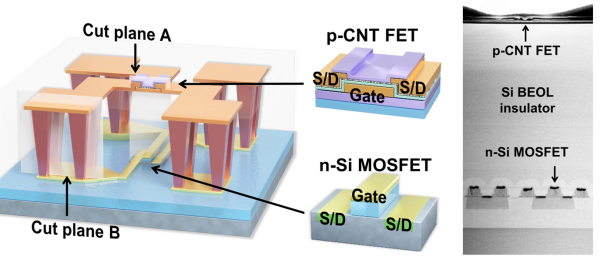

碳硅三維異質集成CMOS FET器件示意圖
